QRH (Quick Release Hook)
QRH는 선박의 계류 로프를 안정적으로 고정하고, 비상 상황이나 하중 집중 시 빠르게 해제할 수 있도록 설계된 항만 계류 핵심 설비입니다.
Hook에 로프가 걸리는 형상에서 시작해 더 빠르고 간편하게 선박을 고정할 수 있도록 개발된 항만 계류 설비입니다. 현재 많은 부두에서 사용되고 있으며 활용도가 높습니다.
선박 접안 시 선박의 Winch에 감겨있는 로프를 길게 푼 후 부두에 있는 계류장치에 묶고, 하중이 집중적으로 많이 걸리는 로프를 순간적으로 풀어줄 수 있는 기능을 가진 Hook입니다.
전통적인 볼라드(Bollard) 시스템과 달리, 비상 상황 발생 시 원격으로 신속하게 로프를 해제할 수 있어 선박과 항만 시설의 안전을 크게 향상시킵니다.
씨테크코퍼레이션의 QRH & MLM(Mooring Load Monitoring System)은 대형 컨테이너선, LNG 운반선, 원유 운반선 등 다양한 선종에 적용 가능하며, 극한의 기상 조건에서도 안정적인 작동을 보장합니다.

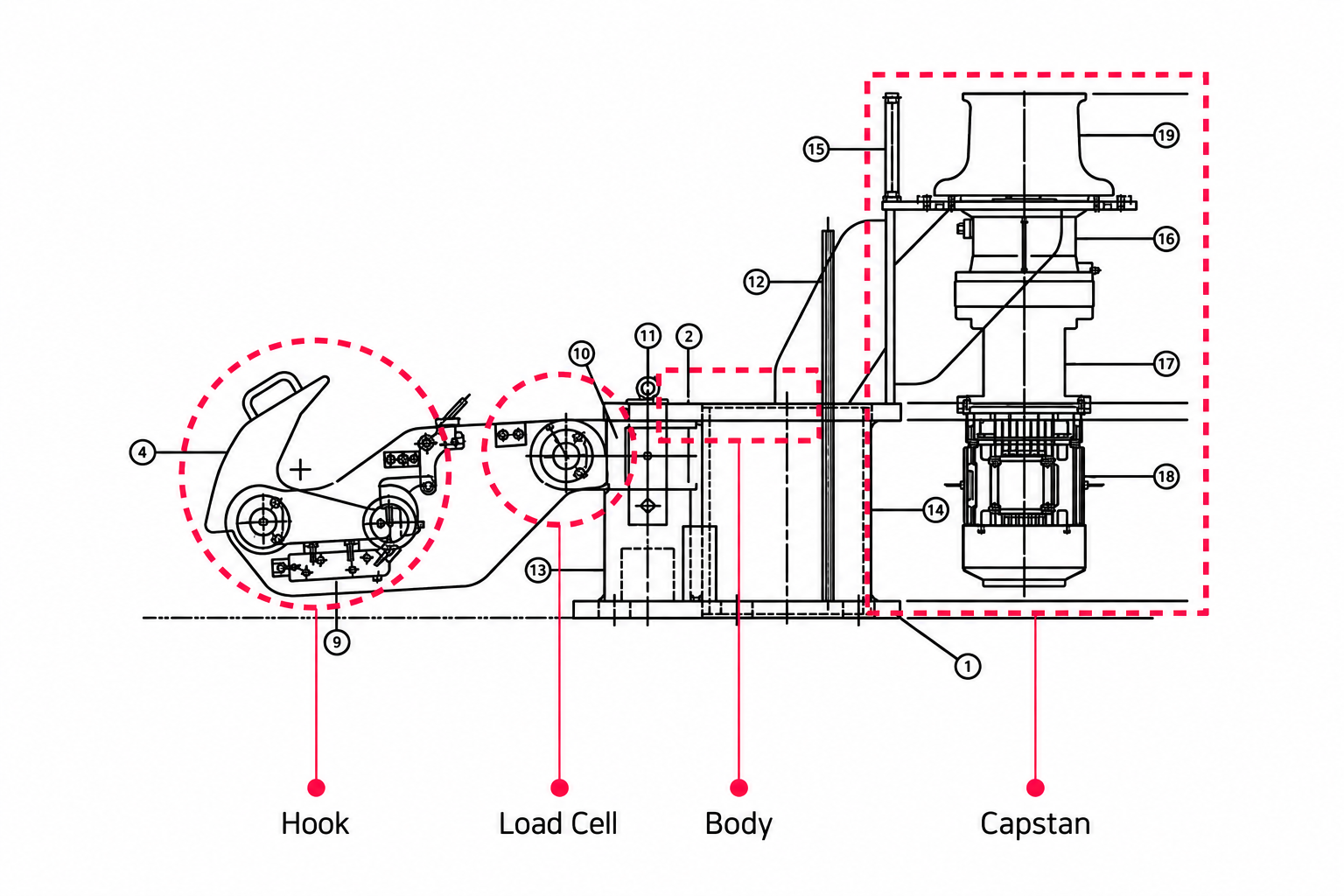

QRH 핵심 구성요소
구성도와 함께 주요 장치의 역할을 확인할 수 있습니다.
Hook
로프를 고정하고 비상 시 해제하는 장치
Load Cell
계류 로프의 장력을 측정하는 센서
Body
전체 시스템을 지지하는 구조물
Capstan
로프 조작을 위한 전동식 회전 장치
QRH의 구성
로프 견인
보조 로프를 이용해 무거운 선박 계류 로프를 부두 방향으로 안정적으로 끌어옵니다.
구조 고정
콘크리트 구조물과 Anchor Bolt를 기반으로 계류 하중을 견디는 본체를 구성합니다.
하중 측정
로프 하중을 측정하여 특정 라인에 집중되는 힘을 확인하고 운영 판단을 지원합니다.
계류·해제
로프를 걸어 선박을 고정하고, 필요 시 빠른 해제 동작을 수행합니다.
원격 해제
Remote Release System 구성을 통해 운영실 또는 현장 제어부에서 해제를 지원합니다.
모니터링
Mooring Load Monitoring으로 계류 하중을 감시하고 안전 운용을 돕습니다.

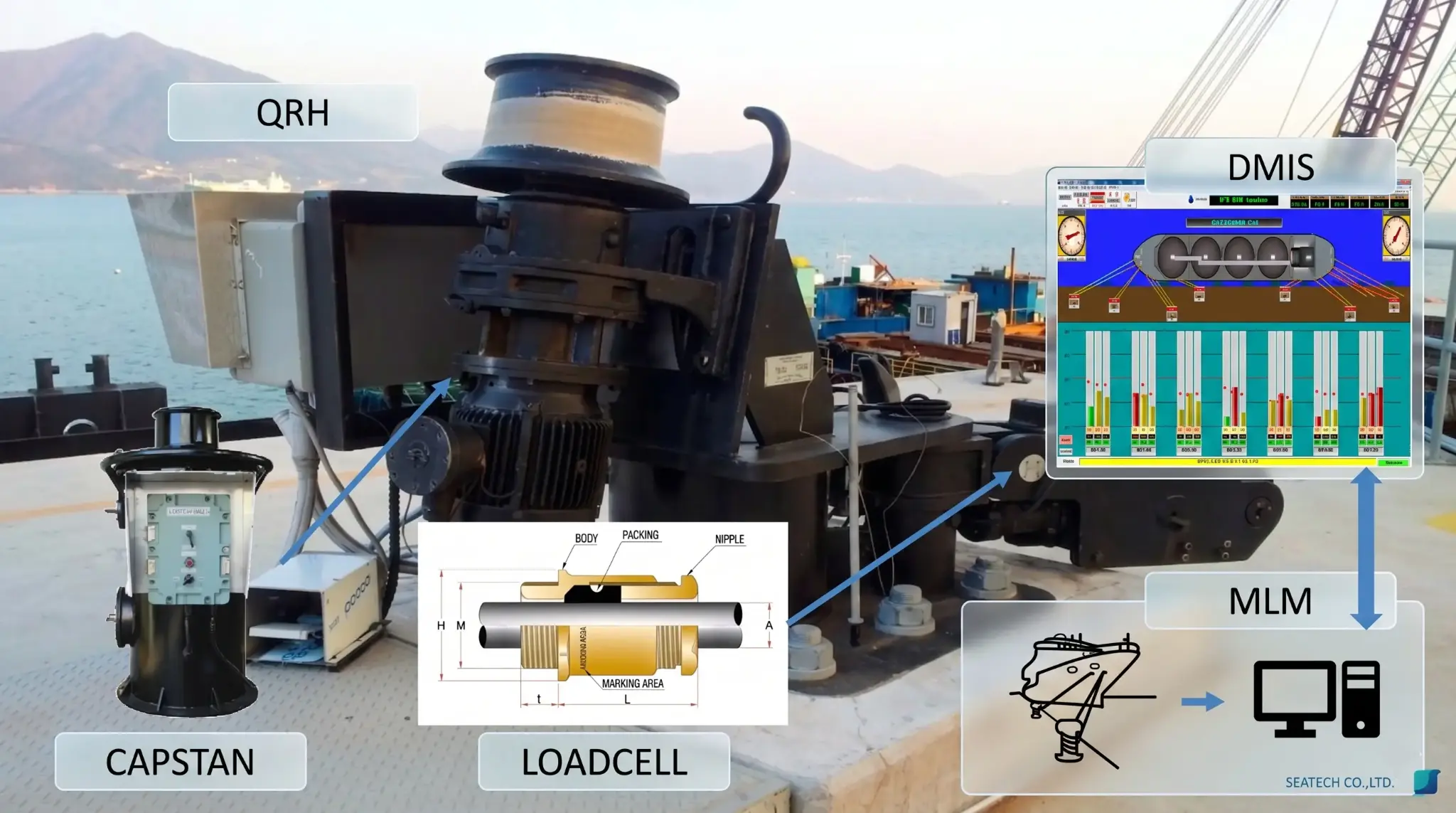

QRH · DMIS · MLM · CAPSTAN · LOAD CELL 통합 시스템
주요 사양
- 45T
- 60T
- 75T
- 100T
- 125T
- 150T
- Single
- Double
- Triple
- Quadruple
- RRS
- MLM
- Electric Capstan
접안 준비
선박 계류 로프를 부두 계류장치 방향으로 유도하고 Hook에 안정적으로 체결합니다.
하중 감시
Load Cell과 모니터링 시스템을 통해 로프별 하중 상태를 확인합니다.
긴급 해제
과하중이나 비상 상황 발생 시 빠른 해제 기능으로 안전한 운영을 지원합니다.
