AIS
AIS는 선박의 위치와 이동 경로를 실시간으로 모니터링할 수 있는 첨단 장비입니다. 선박에 설치된 AIS 송수신기에서 발신되는 신호를 수신하여 선박의 식별정보, 위치, 속도, 진행 방향 등을 지속적으로 추적합니다.
항만 관제사가 항내 교통 상황을 효율적으로 관리하고 충돌 위험을 사전에 감지할 수 있도록 도와줍니다.

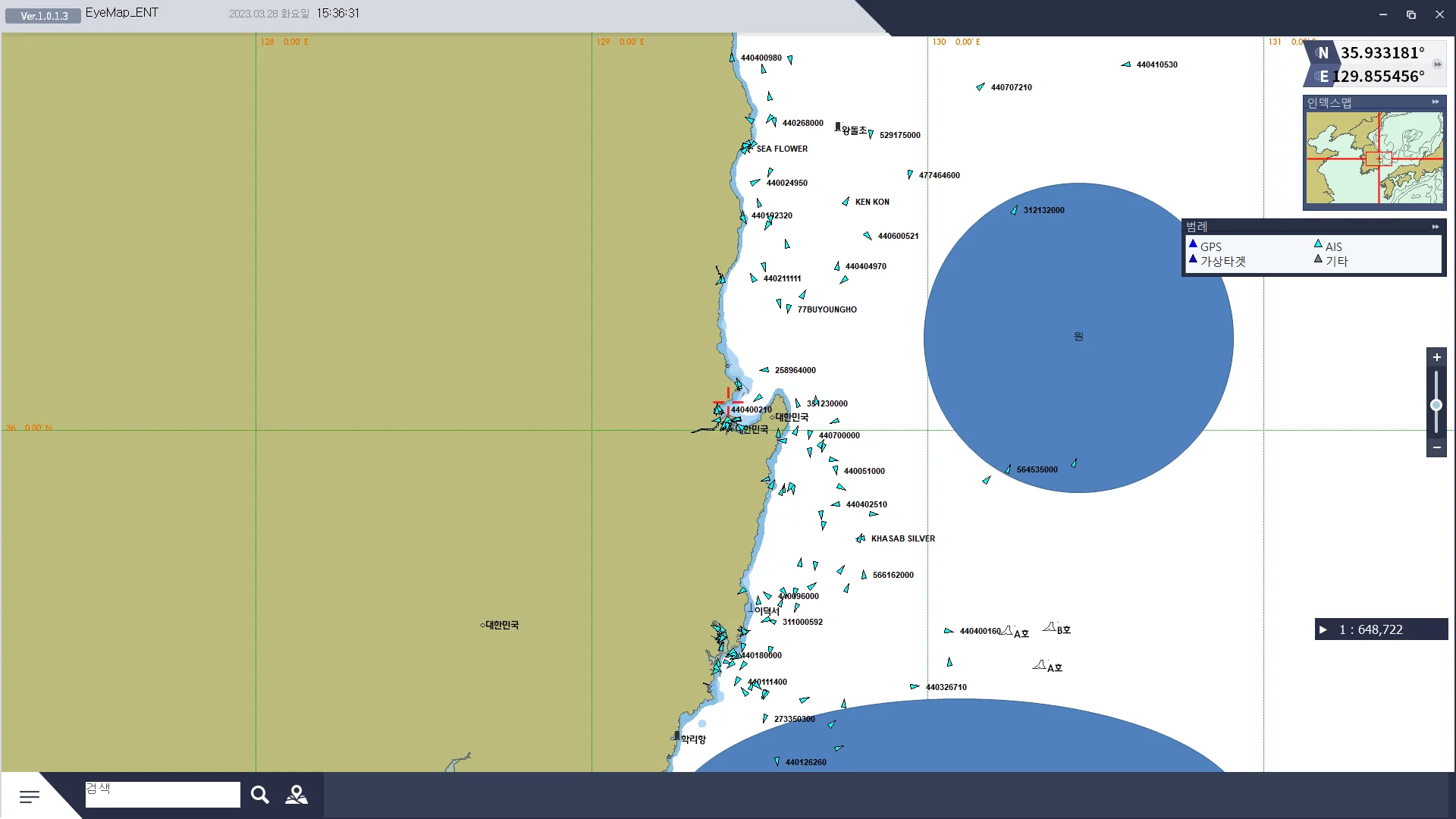

실시간 선박 위치 및 항적 확인
전자해도 위에 실시간으로 선박의 위치와 이동 경로를 표시하여 항만 주변 해역의 모든 선박을 한눈에 파악할 수 있습니다. 과거 항적 데이터도 저장되어 필요 시 검토 가능합니다.
웹 기반 접속 시스템
웹 브라우저를 통해 어디서든 시스템에 접속할 수 있어 사무실이나 원격 위치에서도 항만 상황을 모니터링할 수 있습니다. 다양한 브라우저와 호환됩니다.
AIS Station 연동
해상 AIS 기지국과 직접 연동되어 국제 해사기구 기준에 따라 운항하는 모든 선박의 정보를 수신합니다. 입출항 선박 정보와 목적지, 도착예정시간 등을 확인할 수 있습니다.
AIS 신호 기반 식별

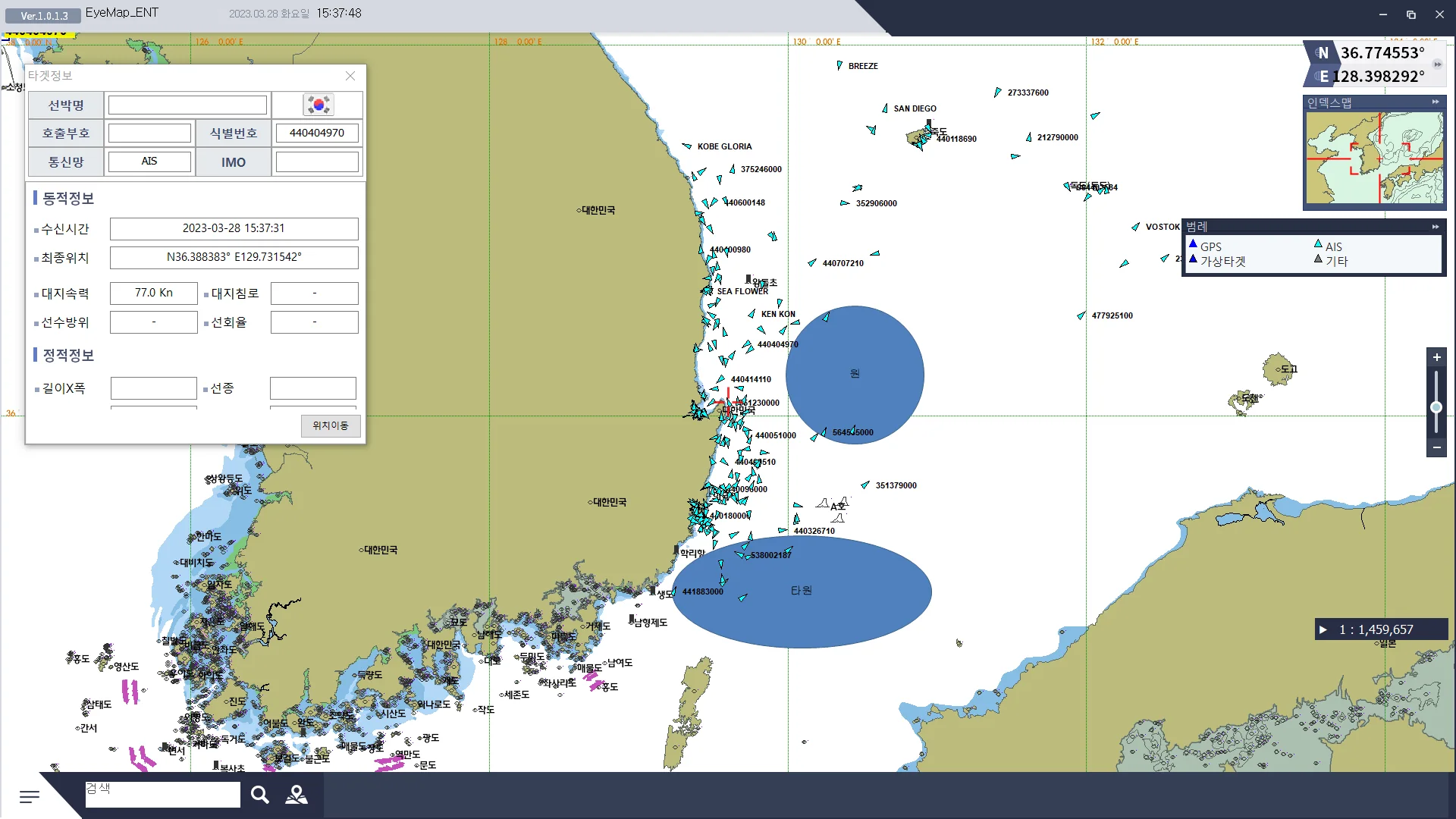

AIS 송수신 정보에서 선박 식별정보와 위치·속도·진행 방향을 수신해 화면에 표시합니다.
전자해도 기반 조회
선박 검색과 항적 조회 기능으로 항만 주변 해역의 운항 이력을 확인하도록 지원합니다.
부두 통합 감시 활용
접안·감시 시스템과 함께 활용할 때 항만 운영자가 교통 상황과 접근 선박 정보를 종합적으로 파악할 수 있습니다.
주요 기능
- 전자해도 조작 지원: 마우스를 활용한 확대, 축소, 이동 등 간편한 전자해도 조작 기능 제공
- 선박 위치 실시간 모니터링: AIS 신호 기반 실시간 선박 위치 추적

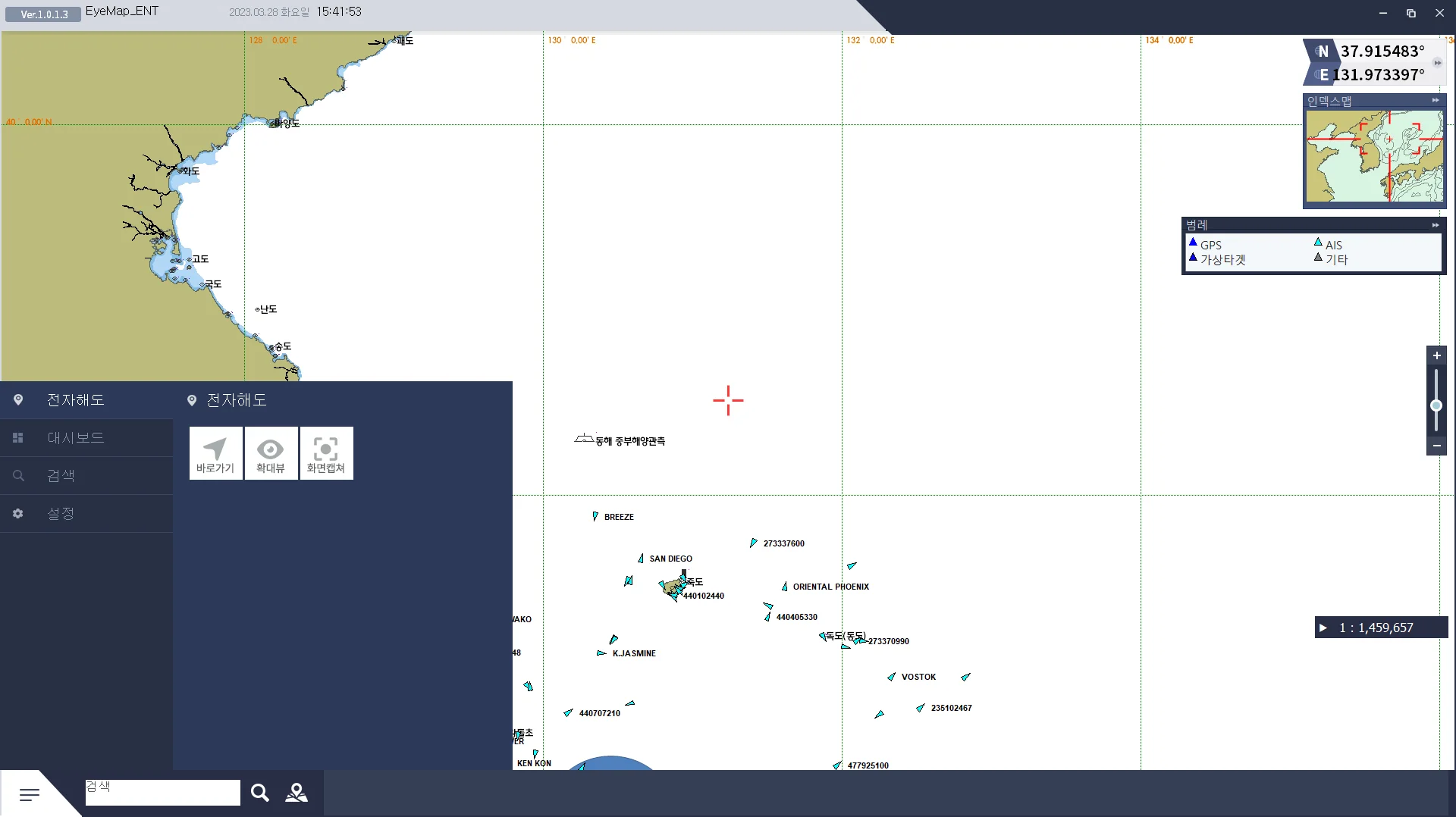

- 검색 및 항적 관리: 특정 지역 또는 선박 검색, 특정 저장 또는 선박의 항적 조회 및 저장, 선호 선박 등록
- 측정 기능: 선택 지점 간 거리 및 방위 측정 기능 제공
- 화면 출력 기능: 화면 인쇄 및 이미지 파일 저장 기능 지원
- 사용자 맞춤 설정: 선박 크기, 색상, 정보 데이터 표시 설정 가능
- 지도 지원: S-57, C-MAP NT, CM93/3
- AIS 연동 기능: AIS Station과 연동하여 다양한 선박 정보 실시간 수신 가능
사양
| 운영체제 | Windows 10/11 (64 bit) |
|---|---|
| 메모리 | 32 MB 이상 |
| H/D | 100 MB 이상 |
| 권장 해상도 | 1024×768 이상(Full HD 권장) |
안테나 정보(VHF / GPS)
Model: K24-VR(S)
Frequency Range: 156-163162 MHz
Input Impedance: 50Ω
V.S.W.R: <1.5
Gain: 6dB
HPBW(3DB): 360 H-plane
Maximum Power Input: 150W
Polarization: Vertical Polarization
Lighting Protection: Direct Ground
Model: GA660
Frequency Range: 1575.42 ± 1.023MHz
Gain: 28dB
Maximum Power Input: 4 ~ 6 V DC (25mA)
AIS 수신 장치
Receiver & Antenna Interface
AIS 수신 장치와 VHF/GPS 안테나를 연동해 항만 운영자가 필요한 선박 정보를 실시간으로 확인합니다.
통합 연계 시스템
“DAS·QRH·EMS와의 유기적 연계로 완전한 항만 안전 관제 네트워크를 구성합니다”
DASDAS 연계
AIS에서 수신된 선박의 접근 속도(SOG) 및 침로(COG) 데이터를 DAS의 레이저 센서 측정값과 교차 검증합니다. 조수간만의 차가 큰 환경에서도 접안 구역 탐지의 정확도를 대폭 향상시킵니다.
QRHQRH 연계
대형 선박의 접안 일정(ETA) 및 제원 데이터를 사전에 수신하여, QRH의 하중 분산 및 계류 계획을 선제적으로 수립함으로써 부두 내 작업 프로세스의 효율을 극대화합니다.
EMSEMS 연계
기상 악화(높은 파고, 강풍 등) 시 발생할 수 있는 AIS 수신율 저하 리스크를 EMS의 환경 모니터링 데이터와 연동하여 실시간으로 보완하고 관제 공백을 완벽히 차단합니다.
