DAS (Docking Aid System)
DAS는 선박 접안 시 거리와 접근 속도를 계측하고 운영자가 안전한 접안 상태를 직관적으로 확인할 수 있도록 지원하는 부두 접안 보조 시스템입니다.
선박 접안 감시설비를 하는 장치입니다. 조수간만차가 큰 곳에서는 선박 접안 시 거리를 직접 감지하는 Laser Sensor를 Up & Down 시키는 Elevator나 Lift 장치를 추가 구성하여 접안 구역을 탐지할 수 있도록 합니다.
거리·속도 데이터 수집
레이저 센서가 선박 접근 정보를 계측하고 접안 과정에서 필요한 판단 정보를 제공합니다.

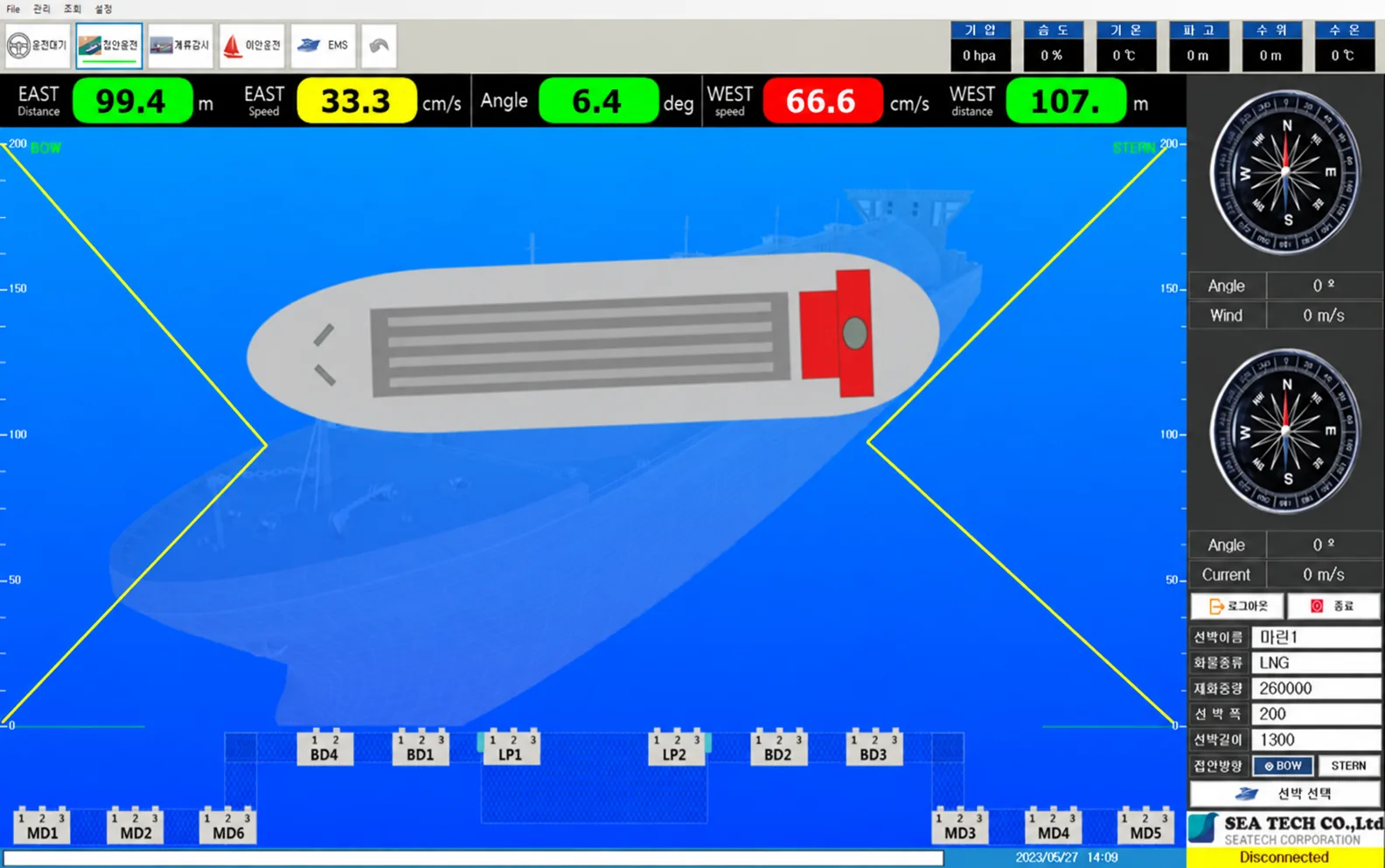

운전자 시각화
방폭형 표시장치와 Jetty Indicator를 통해 현장 작업자가 접안 상태를 빠르게 확인하도록 지원합니다.
계류·감시 시스템 연동
QRH·MLM 등 계류 설비와 부두 감시 구성의 연계 조건을 검토해 운영 화면의 활용 범위를 확장합니다.
선박 접근 감지
Laser Sensor가 선박과 부두 사이의 거리 변화를 실시간으로 계측합니다.
접안 정보 표시
Jetty Indicator와 전광판을 통해 거리, 방향, 속도 정보를 현장에 제공합니다.
안전 접안 지원
운영자는 시각화된 계측 정보를 기반으로 접안 리스크를 낮출 수 있습니다.
방폭의 중요성
방폭은 제품 설계 과정 중 위험물의 폭발을 예방하는 기능으로 작용합니다. 현장에서 발생 가능한 피해를 최소화하기 위해 제품 설계에 반영합니다.

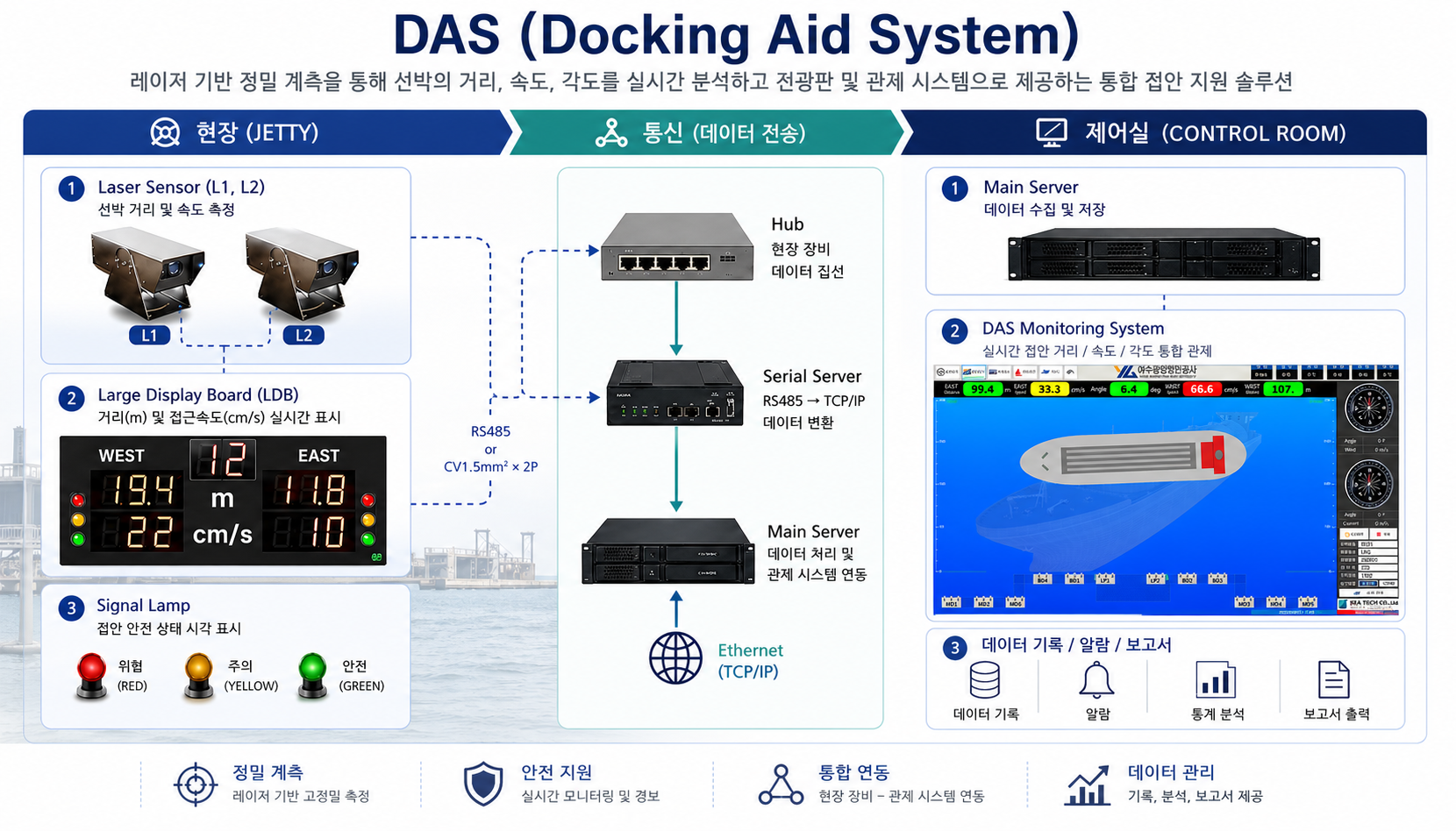

시스템 구성
| 구성 요소 | 역할 | 비고 |
|---|---|---|
| Laser Sensor Unit | 선박 거리 및 각도 측정 | 방폭 및 방수(IP67 이상) 설계 |
| Central Control Unit | 데이터 연산 및 로깅 | 사고 분석을 위한 블랙박스 기능 |
| Large Display (IDL) | 조종사용 가시화 장치 | 고휘도 LED 적용 (주간 시인성 확보) |
| Monitoring S/W | 관리자 관제 및 통계 | 웹 기반 실시간 모니터링 지원 |

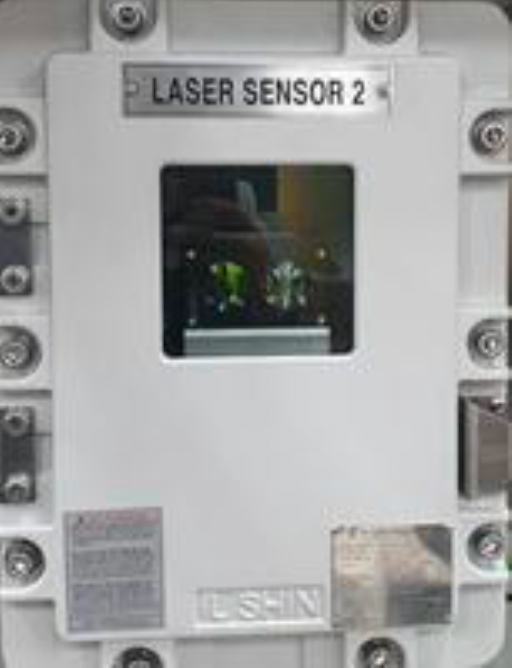

LASER SENSOR (Ex d)
- Measuring Range
- up to 500 Meters
- Range Resolution
- 10 cm
- IP Protection Class
- IP67 이상
- Operating Temperature
- -20°C to +65°C
- Data Interface
- RS485
- Laser Eye Safety Class
- Class-1 Laser Product

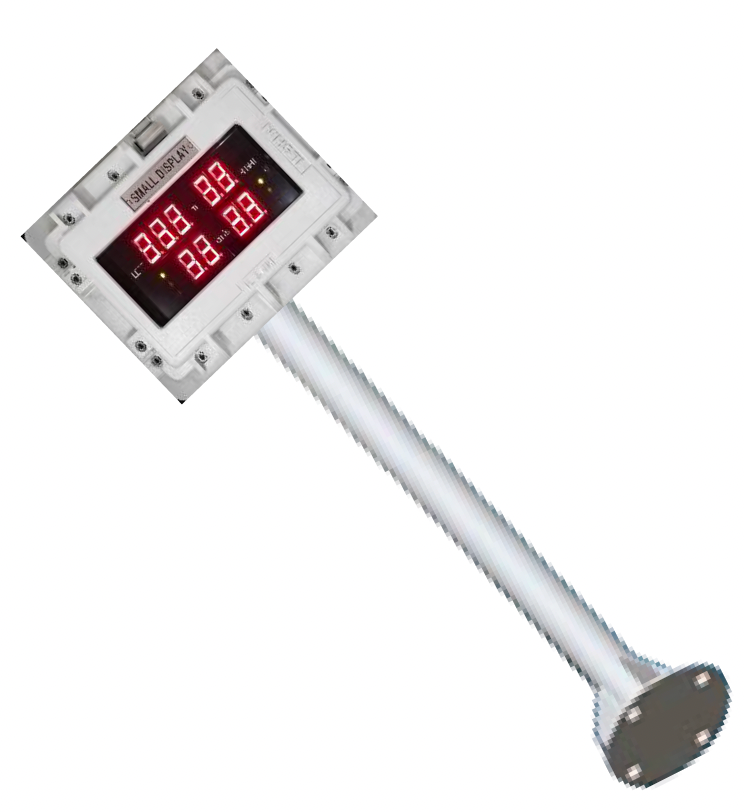

LED SMALL DISPLAYBOARD (Ex d)
- Type/Model
- LED / SLB125
- Output Signal
- 2 Red / 2 Yellow / 2 Green
- Data Interface
- RS485
- Operating Temperature
- -20°C to +60°C
- Requirement Power
- 110~220 VAC
- Main Dimensions
- W500 x H300 x D200mm
- Materials
- Aluminum & Stainless Steel

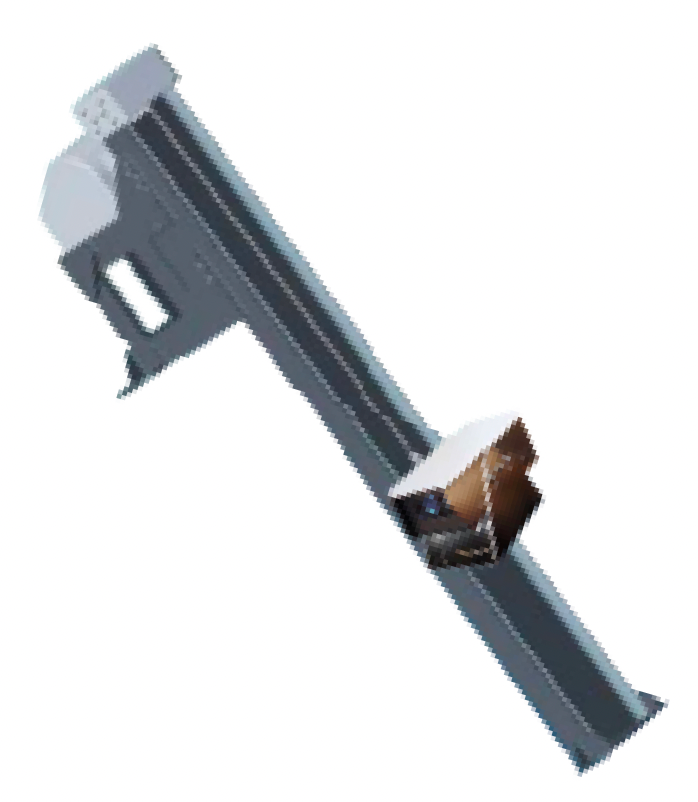

SENSOR LIFTING DEVICE (Ex d)
- Working Range
- 10m 이상
- Lifting Device Type
- Semi-Auto / Auto
- Winch Power Capacity
- 200kg
- Materials
- Structural Steel and SUS316
- Installation
- Set-Anchor Bolting (M20mm)
- Type
- Standing Mounted Type
- Operating Power
- 220VAC - 1P, 1.0HP
기대효과
항만 시설 및 선박 보호
과속 접안으로 인한 펜더(Fender) 및 선체 파손을 방지하여 유지보수 비용을 크게 절감합니다.
운영 효율성 극대화
신속하고 정확한 접안 가이드를 통해 선석 회전율을 높이고 대기 시간을 단축합니다.
데이터 기반 안전 관리
모든 접안 기록을 DB화하여 향후 안전 교육 및 사고 예방 자료로 활용할 수 있습니다.
중대재해 예방
인적 오류로 인한 대형 충돌 사고를 사전에 차단하여 사업장 안전보건 체계를 강화합니다.

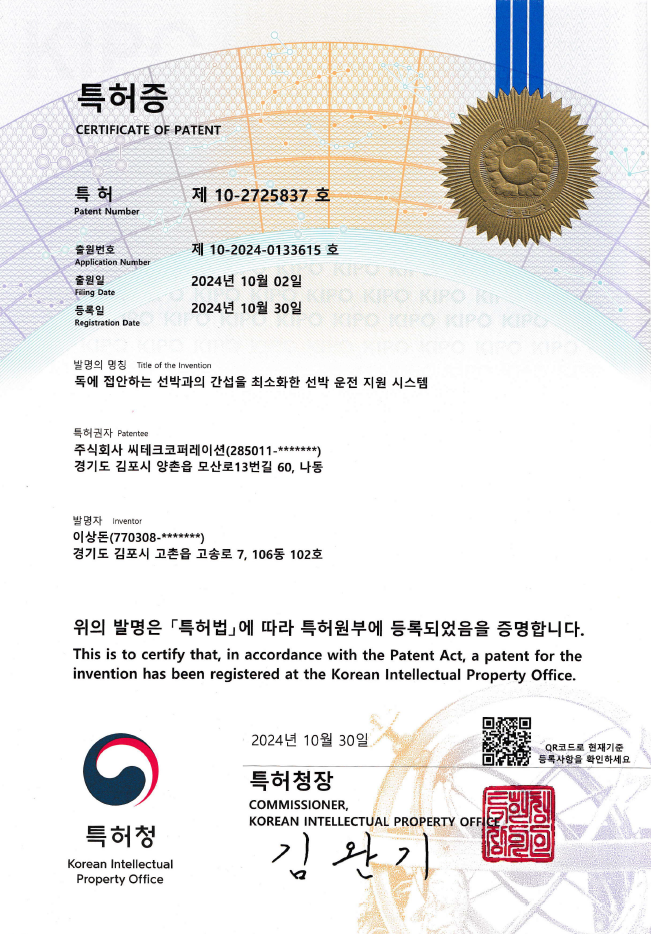

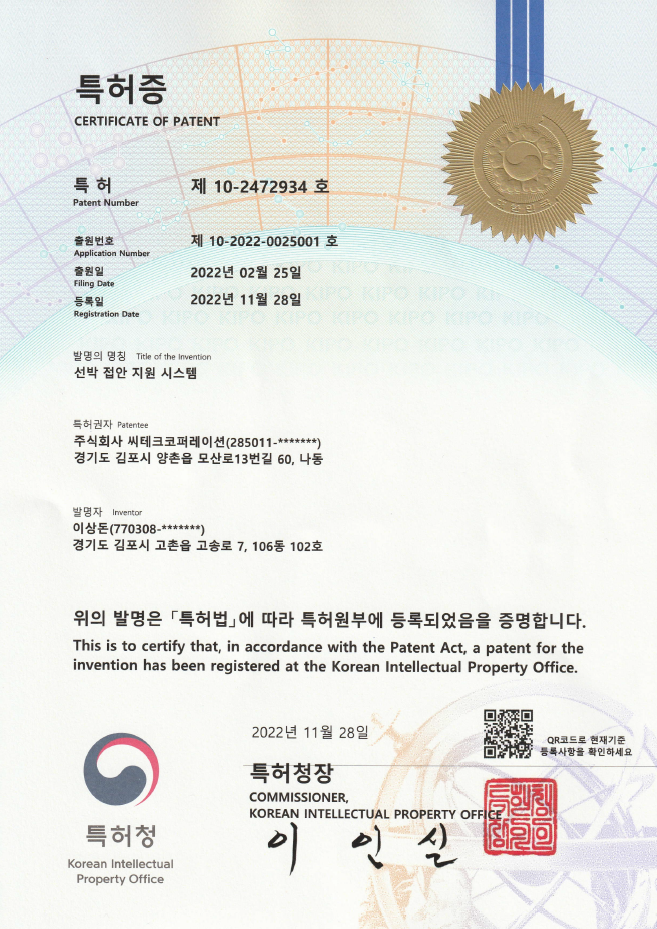

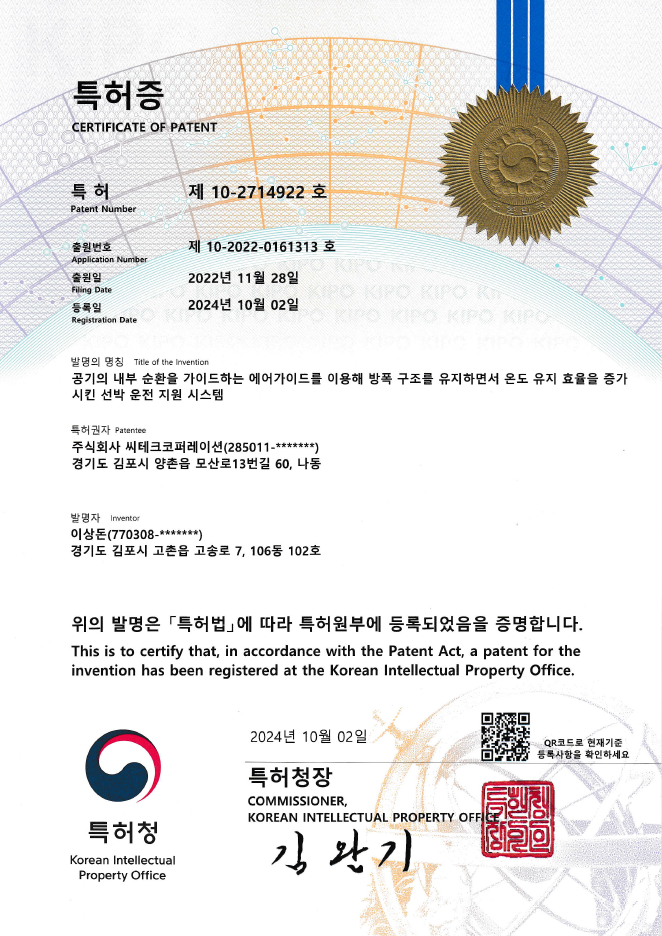

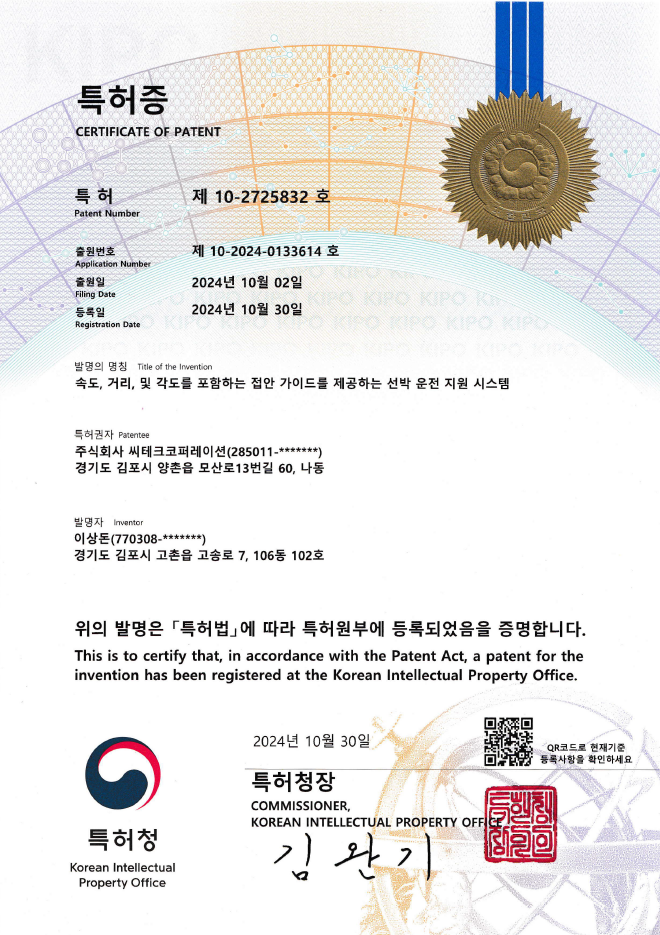

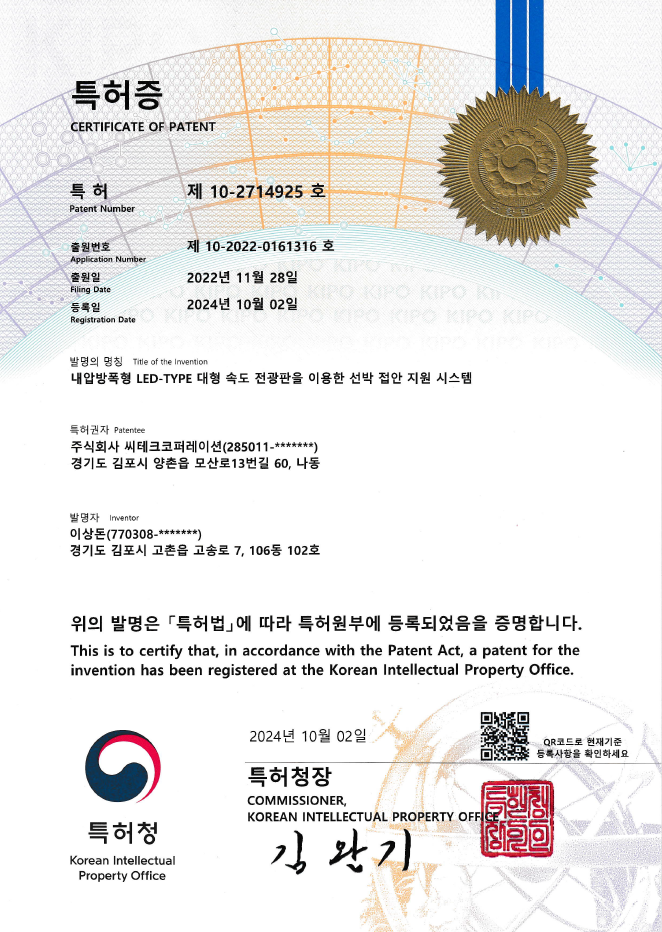

특허기술

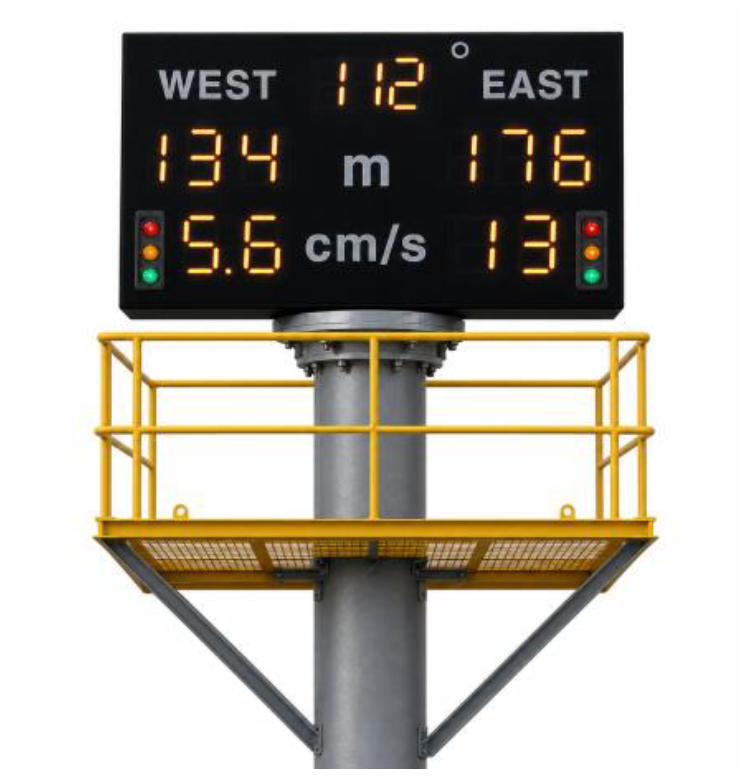

내압방폭형 LED 대형 전광판

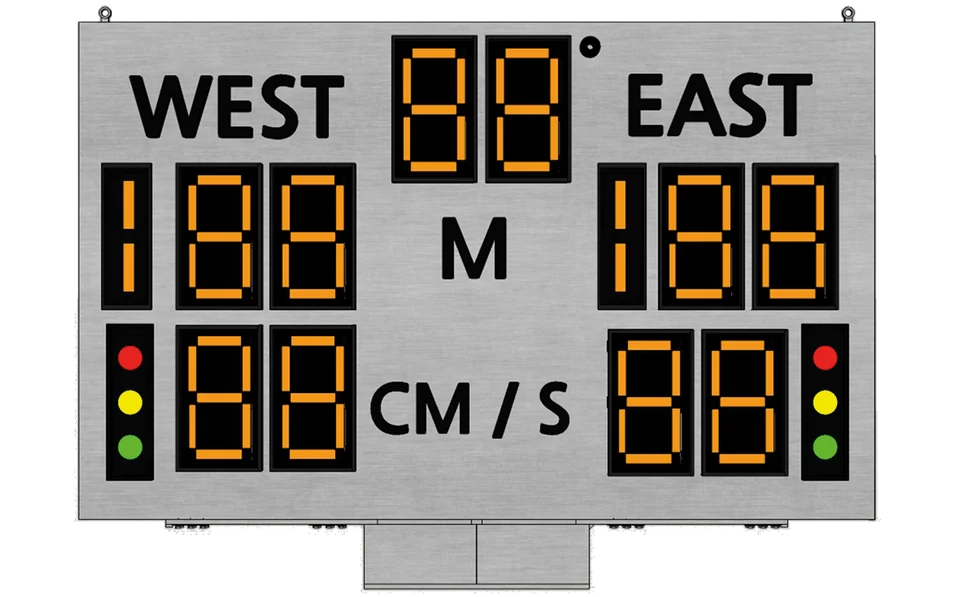

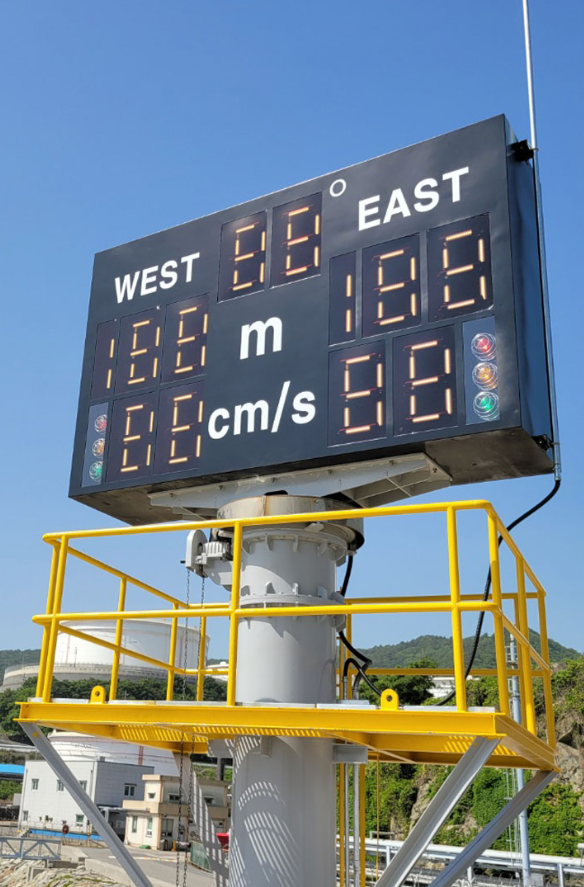

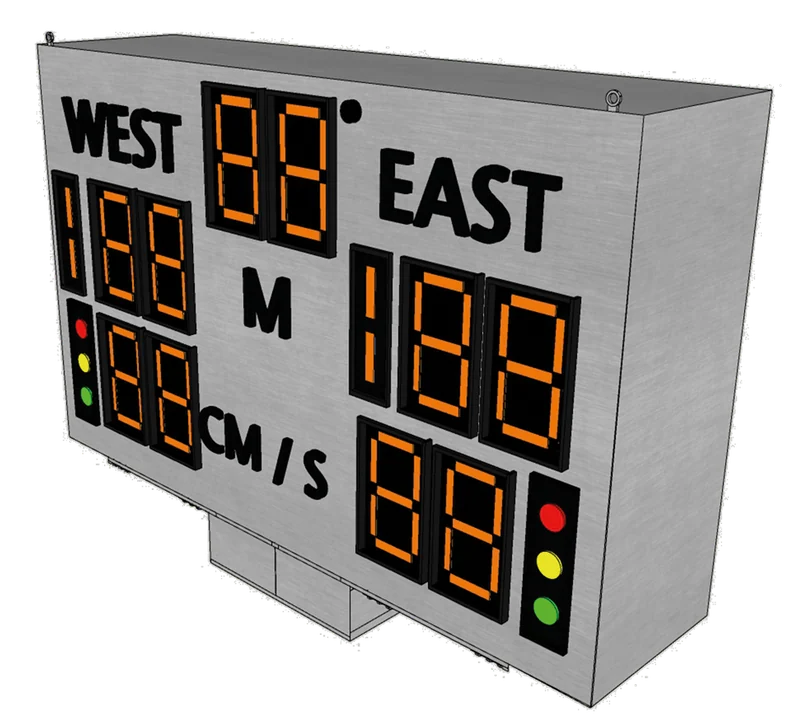

LARGE DISPLAY BOARD (Ex d)
위험 지역의 안전을 시각화하는 디앤피솔루션만의 독보적 기술력
DAS 시스템의 핵심 표출 장치인 대형 전광판은 가스, 분진 등 폭발 위험이 있는 항만 및 산업 현장에 설치됩니다. 디앤피솔루션은 자체 보유 특허 기술을 바탕으로 극한의 환경에서도 안전과 시인성을 동시에 보장하는 국내 최고 수준의 방폭 디스플레이 솔루션을 제공합니다.
신뢰성 입증
단순 조립이 아닌, 직접 개발한 특허 기술을 적용하여 제품의 안정성과 정밀도를 공인받았습니다.
맞춤형 제작 역량
고정된 기성품이 아니라 현장의 위험 등급과 설치 환경에 맞춘 유연한 설계 변경이 가능합니다.
유지보수 효율
특허 기술을 통한 저발열 설계로 고장률을 혁신적으로 낮추어 운영 비용(OPEX) 절감에 기여합니다.
Large Display Board 기술 사양
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 방폭 등급 | Ex d IIB+H2 T6 (내압방폭) | 국내/국제 방폭 인증 획득 |
| 표시 내용 | Distance / Speed / Angle 등 | DAS 연동 실시간 데이터 |
| 가시거리 | 최소 50m ~ 최대 200m 이상 | 현장 맞춤형 사이즈 제작 |
| 보호 등급 | IP66 / IP67 | 완전 방진 및 강력한 분사수 보호 |
| 통신 방식 | RS-485 / Ethernet / Fiber-optic | 무선 통신 옵션 지원 가능 |
